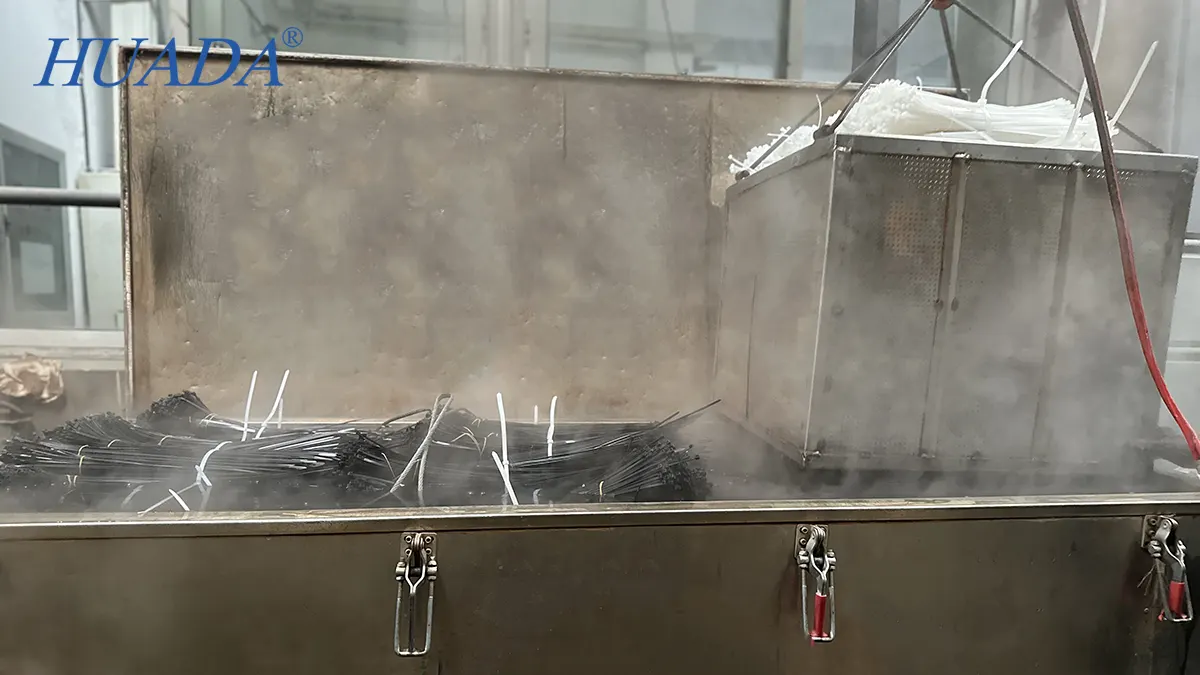

在尼龙扎带生产车间里，也许你会看到一个比较特别的场景：刚生产出来的扎带成捆装进金属筐，再吊入热水槽中处理，水槽上方飘着一层薄薄的水汽。
第一次看到这个工序的人，可能会以为是在清洗扎带。其实不是。对于PA66尼龙扎带来说，这是一道很常见的后处理工序——调湿。
刚注塑出来的扎带非常干燥，材料偏硬、偏脆。如果直接拿来大幅弯折，会比较容易折断。经过整体调湿后，PA66会均匀吸收水分，柔韧性会明显改善，安装时弯折也就不容易断了。
刚注塑出来的扎带为什么容易折断？
尼龙扎带常用PA66材料生产，而PA66在注塑之前需要先进行充分干燥。
这是因为尼龙本身具有较强的吸湿性。如果原料中含有较多水分，在高温熔融加工过程中可能会影响材料状态和注塑质量。经过干燥、高温熔融和注塑成型后，刚脱模的扎带同样处于含水率很低的状态。
这时候从生产线上拿一根扎带直接去弯，会明显感觉到它比正常成品更硬，韧性也差一些。如果弯折幅度比较大，甚至可能直接折断。
单看这一现象，并不能说是原料有问题。PA66在低含水状态下本身就会表现出较高的刚性和较低的柔韧性。
所以，扎带从模具里出来以后，生产还没有真正结束。后面还需要通过调湿，把材料里的水分补回来。
热水调湿改变了什么？

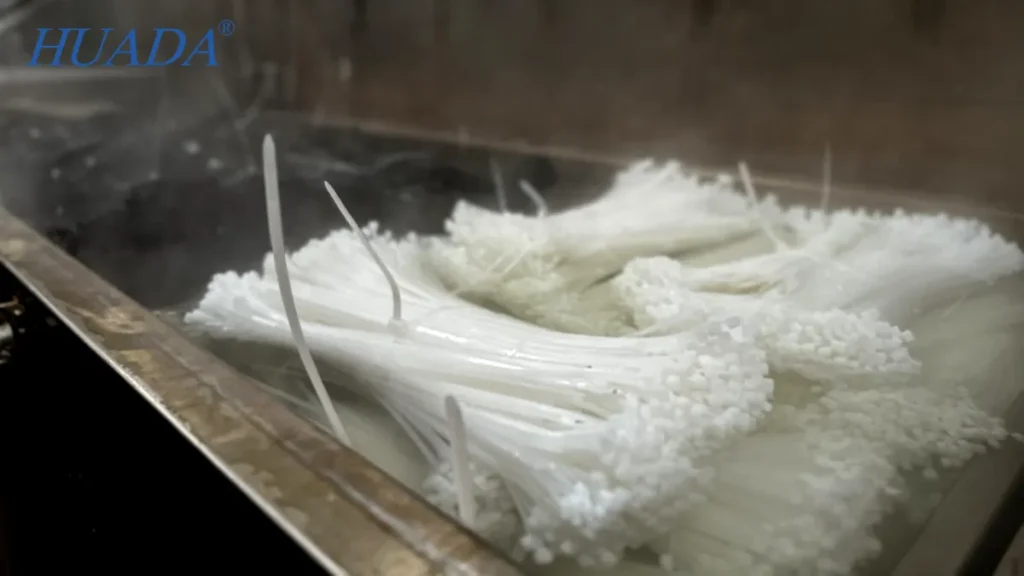

照片中看到的热水处理，主要就是为了加快PA66吸湿的过程。
PA66本身会从周围环境中吸收水分。如果把刚生产出来的扎带直接放在空气中，它也会慢慢吸湿，但这个过程会受到温度、空气湿度和季节变化的影响，所需要的时间并不稳定。
说是”煮”，其实水温并不高，我们车间一般控制在40℃左右。适当提高水温后，扎带吸湿会更快，也更方便控制不同批次的处理状态。
泡多久主要看扎带大小。小扎带带身薄，水分很快就能进去，最快十来分钟就可以出槽；大扎带带身厚，水分往里走得慢，最长甚至要泡一个小时左右。
调湿过程中，水分会逐渐进入PA66材料内部。PA66分子链中含有大量酰胺基团，分子链之间存在较强的氢键作用，因此在干燥状态下材料刚性比较高。水分进入后，会削弱部分分子链之间的氢键作用，使分子链更容易活动，扎带也会变得更有韧性。
对尼龙扎带来说，这一点很重要。实际安装时，扎带需要绕过电线、电缆、管道或其他物体，再将带身弯回来穿入扎带头部，整个过程本身就需要较大的弯曲变形。如果一直保持刚脱模时非常干燥的状态，使用过程中就更容易发生折断。
扎带是不是吸水越多越好？
水分可以提高PA66的柔韧性，但同时也会改变材料的刚性、拉伸性能和尺寸状态。一般来说，含水率提高以后，材料会变得更柔韧，但刚性和拉伸强度也会有所下降。
所以调湿讲究一个度，含水状态要控制在一定范围内。
调湿不足，扎带容易偏干、偏硬，弯折时更容易出现断裂；吸湿过多，材料过于柔软，也会对力学性能产生影响。
在车间里，这个”度”还会跟着季节变。夏天气温高，扎带拉力本身就会偏低一些，小规格扎带如果再放进水槽煮一遍，拉力可能降得更多。所以夏天有时候小扎带就不煮了，改成包装时按扎带重量的2%左右往袋子里加水，封口后让扎带在袋子里慢慢吸收。
这也是为什么不同厂家生产的尼龙扎带，即使使用的是同类PA66原料，实际手感和使用状态仍然可能有所不同。除了原料本身，注塑工艺、模具状态以及后续调湿都会影响最终成品。
扎带吸水以后，为什么还要密封包装？
PA66会吸水，同时也会失水。在文章《尼龙扎带的吸水率》中，我们提到扎带虽然吸湿性强，但也意味着它们的失水性强。
调湿后的扎带如果长期放在比较干燥的环境中，内部水分会逐渐向空气中释放，时间久了，原本有一定柔韧性的扎带也可能慢慢变硬。
尼龙扎带通常采用密封塑料袋包装，除了防尘、方便运输外，也可以减少产品与外界空气之间快速的水分交换。前面提到的夏天加水包装，也是靠包装袋密封后，让袋内保持较高湿度，扎带再慢慢把水分吸收进去。
特别是在低湿度环境中，扎带开袋后如果长时间敞开放置，更容易出现失水现象。没有一次用完的产品，最好及时重新封口保存。
冬季有时会感觉扎带更硬，也和温度、湿度有关。低温本身会使材料柔韧性下降，如果同时处在比较干燥的环境中，扎带还可能进一步失水，两方面叠加后，使用时的差异会更加明显。
不过，调湿和耐低温要分开来看。
调湿主要解决普通PA66扎带含水率过低、偏硬偏脆的问题。如果产品需要在较低温度下安装或长期使用，我们还是建议使用华达耐低温扎带。
调湿也是尼龙扎带生产的一部分
很多人看到扎带从模具里落下来，会觉得产品已经生产完成。实际上，从原料到最终包装，中间还有多道工序。
PA66原料先经过干燥，再进行注塑成型；扎带脱模以后，还要经过调湿、检验和包装，最后才成为可以正常出货的成品。
照片中，一筐筐扎带被放进热水槽，看起来只是生产现场里很普通的一步，但它直接关系到扎带的柔韧性和使用状态。
在HUADA的生产中，我们会根据不同扎带规格设置相应的调湿工艺，并结合弯折、拉力等项目进行抽检，使产品出厂时柔韧性和拉力表现都保持稳定。
对于已经拆包的尼龙扎带，如果没有一次使用完，也建议及时封口，并存放在常温、避免阳光直射的环境中，减少长时间暴露在低湿度环境下造成的水分流失。
对PA66尼龙扎带来说，注塑成型不是最后一步，调湿同样是影响成品使用状态的重要工序。
