尼龙扎带的吸水率应该是扎带厂家和扎带用户必须面对的一个关键问题。因为它直接影响着尼龙扎带的性能和适用范围。今天，华达将详细解释什么是尼龙扎带的吸水率、不同材质尼龙扎带的吸水率分别是多少、以及吸水率对尼龙扎带性能和注塑加工的影响。在了解了这些信息之后，您将能更好地理解尼龙扎带的吸水性能，并对其进行合理的应用和选择。那么，我们首先来了解一下尼龙扎带材料配方的主角——尼龙。
尼龙是什么材料
尼龙扎带，我们也常称之为塑料扎带，主要由尼龙制成。那尼龙是什么呢？简单来说，尼龙，又被称为聚酰胺（英文名：polyamide，简称PA）。在我们之前的文章《尼龙扎带是什么材料做的》中，我们了解到尼龙是一种高性能材料，具有良好的耐高温、耐电阻、耐磨损、耐热、耐化学等特性。然而，聚酰胺材料无法避免的一个缺点就是——吸水率较高。
什么是吸水率
吸水率又称吸湿率。它是聚合物从环境中吸收水分的能力，通常以吸收的水分重量与物质原始重量的百分比来表示。这个指标在很多领域都有重要的应用，尤其在聚合物领域。吸收的水分起到增塑剂的作用。它降低了塑料的玻璃化转变温度和强度。这是可逆的效应。然而，吸收的水分也可能会导致聚合物结构的不可逆降解。
吸水率的公式是什么

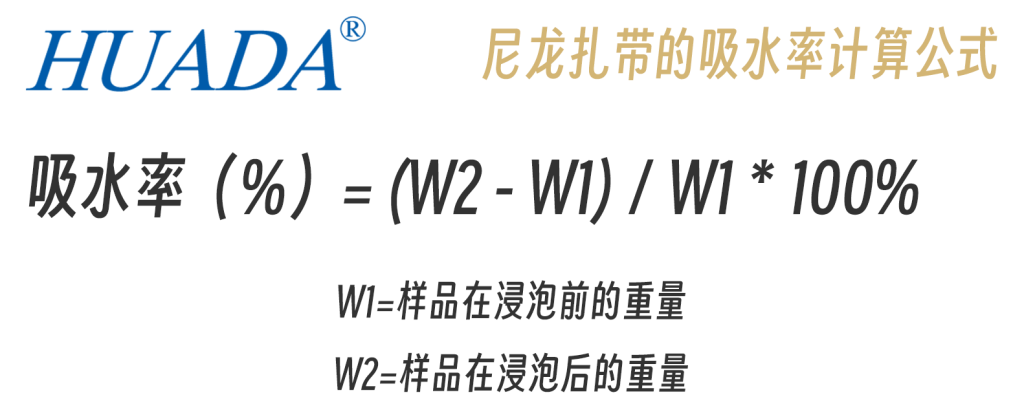

吸水率表示为塑料样品重量增加的百分比。一般情况下，尼龙扎带的吸水率可以通过以下公式计算：
尼龙吸水后会产生哪些影响
扎带吸水过多后，会产生什么影响呢？这应该是大家最关心的问题，那么一些已知的影响包括：
外观质量变化
举个例子，尼龙扎带在潮湿环境中使用时，其吸水率较高，可能导致尺寸发生轻微膨胀，随之密度下降。
机械性能
弹性
吸水后的尼龙材料通常弹性会有所增强，因为水分的吸收使得材料变得柔韧。
拉伸强度
尼龙材料吸水后，其拉伸强度可能会下降。这是因为水分在微观结构中充当了塑化剂的角色，影响了材料的内聚力，使得其强度下降。
冲击强度
吸水后的尼龙材料可能会显著提高冲击强度，因为水分的吸收使得材料更加柔韧，因此对冲击有更好的耐受性。
电气性能
尼龙材料吸水后，其电气绝缘性能可能会降低，这是因为水分具有导电性，所以增加了材料的导电性。因此，在需要高电气绝缘性能的应用中，需要考虑尼龙材料的吸水性。
吸水率如何改变材料的加工和性能
对热塑性塑料的影响
一、尼龙扎带加工过程中
1. 熔体粘度
水分的吸收可能降低尼龙的熔体粘度，增加材料流动性。这可能在加工过程中引发问题，如填充不良、尺寸不准确等。
2. 降解
当含水量过高，尼龙在加工过程中可能发生水解反应，导致分子量下降。这将对材料的整体性能产生负面影响。
二、扎带性能方面
机械性能
水分的吸收可能改变尼龙的机械性能，如强度、刚度和韧性。一般情况下，它可能增加材料的韧性，但也可能降低其强度和刚度。
电气性能
水分能显著降低尼龙的电气绝缘性能，这在电气应用中尤其重要。
热性能
水分的吸收可能降低材料的热稳定性，使尼龙更易发生热变形。
影响扎带吸水率的因素有哪些
- 材料本身的性质：不同的聚合物或塑料类型对水的吸收能力不同。例如，聚酰胺（尼龙）和聚酯类型的塑料通常会吸收更多的水。
- 材料的加工方法：不同的加工方法会影响材料的微观结构，从而改变其吸水性。例如，注塑加工和挤出加工制得的产品可能会有不同的吸水性。
- 环境因素：包括温度、湿度、水质等都可能影响材料的吸水率。一般来说，温度和湿度越高，塑料吸水率也会增加。
- 材料中填料的种类和比例：例如，增强填料、矿物填料或其他添加剂可能影响材料的吸水性。
- 材料形态：对于部分聚合物，比如聚酰胺，其吸水性会受到材料的结晶程度的影响。结晶度高的吸水率较低。
如何测量塑料的吸水率
最广泛使用的测试塑料吸水率的标准是 ASTM D570 和 ISO 62。作为两种常用的测量塑料吸水率的标准，虽然具体操作细节有所不同，但其基本方法类似，都是基于测量样品在浸水前后的重量变化。
ASTM D570 – 98(2018) 的测试方法如下：
- 将样品在测试前彻底干燥，直至其重量稳定。
- 测量并记录样品干燥后的重量（W1）。
- 将样品放入23℃的去离子水中浸泡。
- 在规定的时间间隔（如24小时，48小时等）后取出样品，去除表面上的水分，测量并记录其重量（W2）。
- 重复第4步，直到样品的重量不再有显著变化，即达到饱和状态。
ISO 62:2008 的测试方法如下：
- 测量并记录样品在测试前的尺寸和重量（W1）。
- 将样品在指定的条件下浸泡，这些条件可以是直接浸入水中，或者是在特定湿度和温度的环境中暴露。
- 在规定的时间间隔后（如24小时，96小时等），取出样品，去除表面水分，测量并记录其重量（W2）。
无论使用哪种测试标准，都会通过以下公式来计算吸水率：
吸水率（%）= (W2 – W1) / W1 * 100%
这里的W1是样品在浸泡前的重量，W2是样品在浸泡后的重量。
不同材质的尼龙吸水率是多少
| 聚合物名称 | 最小值（重量百分比） | 最大值（重量百分比） |
| PA 11，柔性 | 0.8 | 1.6 |
| PA 12，柔性 | 0.9 | 1.9 |
| PA46 – 聚酰胺 46 | 1.3 | 3.7 |
| PA 6 – 聚酰胺 6 | 1.6 | 1.9 |
| PA 66 – 聚酰胺 6-6 | 1 | 3 |
| PA 66，抗冲改性 | 1 | 3 |
华达塑料，用心做好每一根扎带！
作为行业领先的扎带厂家，华达始终坚持在生产、以及质检过程中严格监控各项参数，来确保尼龙扎带的性能，其中就包括尼龙扎带的吸水率。我们会根据终端客户的实际应用环境和需求，精准调整产品特性，以确保在各种条件下都能展现出最佳性能。华达塑料，专注产品品质，用心做好每一根扎带！
